力士乐单作用(变量)叶片泵的工作原理是什么?

发布时间:2017-08-23 浏览次数:1597

  上一篇锦洲讲的力士乐双作用叶片泵的工作原理是什么,这期锦洲就讲讲力士乐单作用叶片泵与力士乐变量叶片泵的工作原理是什么?下面就是锦洲为大家所讲解的是力士乐单作用(变量)叶片泵的工作原理是什么如下:

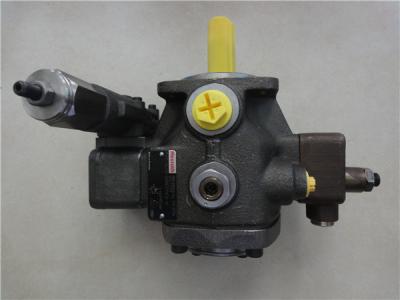

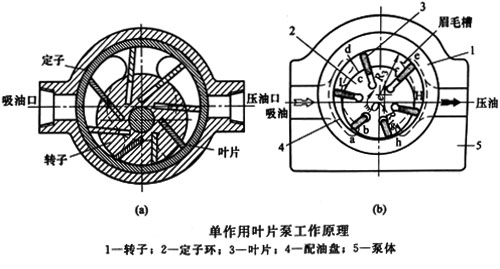

  如图一所示,定子的内表而是园柱面,转子和定子中心之间存在着偏心,叶片在转子的槽内可灵活滑动,在转子转动时的离心力以及叶片根部油压力作用下,叶片顶部贴紧在定子内表面上,于是两相邻叶片、配油盘、定子和转子便形成了一个密封的工作腔。


  当转子按图一(a)所示的顺时针方向转动时,左边部位的叶片逐渐伸出,每两叶片间的格封工作容胶(如L)逐渐增大,形成局部真空,这时正对着配油盘4的腰形吸油窗与油箱相通,油箱内油液表面为一个大气压的正压力,而泵内吸油腔内为一定真空度的负压力,于是大气压便将油箱内的油液经吸油管、配油窗口上压入到容积逐渐变大的每两叶片之间的吸油腔内,完成“吸油”动作,

  当转子旋转到叶片进入图中右边部位时,定子内壁(曲面)使叶片逐渐回缩至转子的叶片牌内(此时在日区段内,叶片根部不通压力油腔,面是与吸油腔相通),每两叶片间的封闭容腔积凝渐缩小,使油压升高,将油液从压油窗口压出至系统,称为“压油”或“排油”。


  在吸油腔和压油腔之间有一段封油区,将吸油腔和压油腔隔开,当转子旋转一周时,每两时片间的工作容险只完成一次“由小到大”(吸油)和一次“由大到小”(压油)的过程。所以则“单作用式”,由于只有一个压油区和一个吸油区,作用在转子上的液压力不能像双作用时片泵那样互相抵消,所以存在径向不平衡的液压作用力,单作用式叶片泵又叫不平衡式叶片泵。

  由于偏心距e的存在,如果在工作过程中设法改变此偏心距e的大小,便可改变工作容腔变大和变小的范围和程度,因而可做成变量泵的形式,所以称这种力士乐液压泵为“单作用”、“径向不平衡型”与“可变量”的叶片泵,
