力士乐双作用叶片泵的工作原理是什么?

发布时间:2017-08-21 浏览次数:1331

  上一篇锦洲讲的力士乐叶片泵有哪些优缺点和种类,这期锦洲就讲讲叶片泵力士乐双作用叶片泵的工作原理是什么。无论是力士乐叶片泵还是丹尼逊叶片泵或是其他品牌的叶片泵,我们都知道,每个品牌的叶片泵工作原理大致都是一样。下面就是锦洲为大家所讲解的是力士乐双作用叶片泵的工作原理是什么?如下:


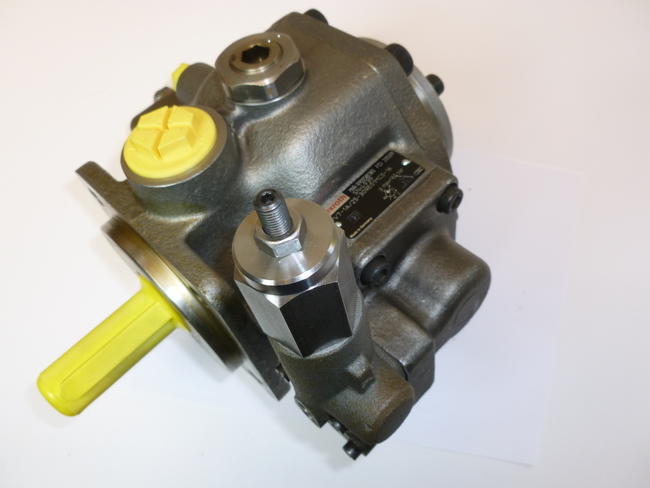

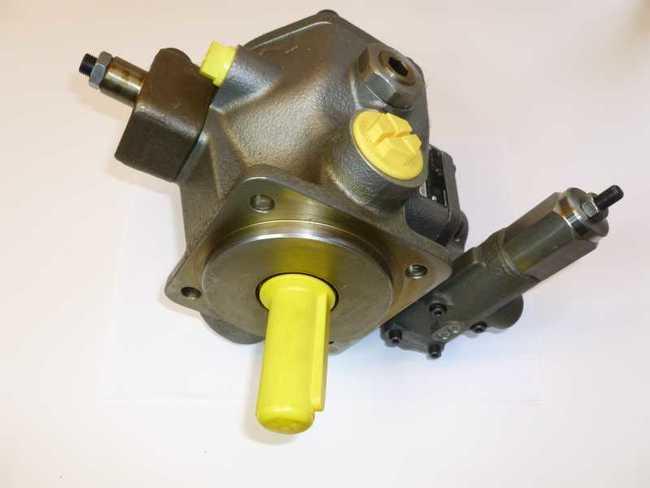

  力士乐双作用叶片泵的工作原理是什么?

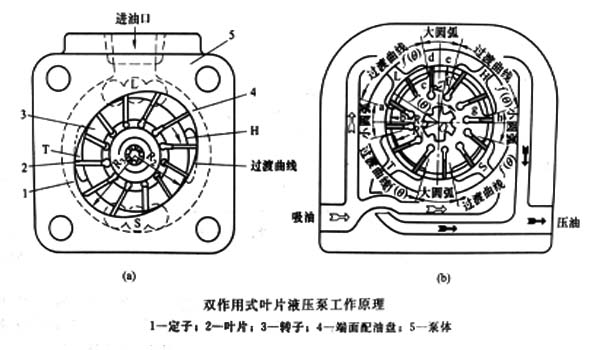

  如图所示,rexroth双作用叶片泵主要由定子1、叶片2、转子3、端面配油盘4和泵体5等组成。定子和转子同心配置,定子表面不是圆形,而是由两段长半径为R3。的圆弧和两段短平名为R2的圆弧,再加上连接长短半径圆弧的四段光滑过渡曲线(例如等加速曲线)所组成,构成一个像椭圆形的一种封闭曲线所组成的内表面。转子3上开有均布的叶片槽,矩形叶片滑动地安放在叶片槽内,叶片在转子旋转离心力和叶片根部始终通压力油的作用下,叶片顶部始终紧贴定子内表面,起隔开并密封各叶片之间各个油腔的作用;端面配油盘4上开有四个腰形孔,其中两个(S和L)用于使吸油腔和泵吸油孔沟通,叫吸油窗口,另外两个(T和H)使压油腔和泵出油口相通,叫压油窗口。


  当转子旋转时,紧贴在定子表面上的叶片,由短半径R2向长半径R3,移动时,叶片在离心力和叶片根部压力油的作用下,紧贴过渡曲线逐渐向外伸出。在此区域,每两叶片间的密闭工作容腔答积逐渐增大,形成局部真室,大气压将油箱内油液通过吸油管压人泵内,叫“吸油”友之,当叶片从长半径R3向短半径R2移动时,叶片同样紧贴定子内表面(过渡曲线),逐步缩进转子槽内,每两叶片间的密闭容腔容积逐渐减小,而将油从T和H窗口挤出产叫做“压油”。

  压油和吸油时刚好分别与配油盘上的四个窗口对正。转子转一周,压、吸油各两次,所以叫“双作用”;又因为压、吸油窗口对称分布,两相对窗口产生的径向力互相平衡抵消,所以又叫“压力平衡型”叶片泵。


  由于这种Rexroth叶片泵,当转子和定子设计加工好后,每两叶片之间所形成的密封容腔的容积大小变化差值为定值,因而吸入或压出的油量,在转子的转速一定时不变,所以这种力士乐叶片泵为力士乐定量叶片泵。
