单作用式力士乐叶片泵的工作原理以及结构特点

单作用力士乐叶片泵工作原理图

（1）工作原理。单作用叶片泵的工作原理如图13-7所示。该泵主要由配油盘1，驱动轴2，转子3，定子4，叶片5和泵6体等部件组成。定子的内表面是圆柱形的，转子具有均匀分布的窄槽，叶片安装在槽中，并且可以在槽中滑动。在转子和定子之间有偏心率，偏心率为e。当转子旋转时，叶片在离心力和引入叶片根压力油的压力油的压力下紧密地附接到定子4的内表面。以这种方式，两个相邻叶片，定子的内表面，转子的外表面和油盘在两端构成多个密封工作容积。当驱动轴沿旋转方向驱动转子时，叶片的右侧逐渐向外伸出，密封工作容积逐渐增大，导致局部真空，因此通过油口和油盘上的油吸入窗口，完成泵油吸收过程。在叶片的左侧，在定子的内表面逐渐压回油槽，与密封工作容积逐渐减小，而压油通过油板与另一个窗口的工作容积的密封和完成泵油压力过程的压力端口。泵转子每转一圈，然后工作容积完成一个吸气、液压过程，即所谓的单作用叶片泵。每侧泵的吸入室和压力室，转子受到单向径向不平衡力，又称为非平衡式叶片泵或非卸荷式叶片泵，轴承的负荷。

（2）流量计算。单作用叶片泵的流量可以通过图形方法近似，并且在这里不推导。单作用叶片泵的实际输出流量计算为q = ４ π ReB nηv其中r是实际输出流量; R是定子的内半径; B是转子宽度; e是定子和转子之间的偏心率; n为转子转速; ηv是叶片泵的容积效率。从该公式可以看出，如果偏心率e增加，则流量q增加;否则，流量q减小。当偏心率e为零时，流量q也为零。因此单作用叶片泵用于可变泵。

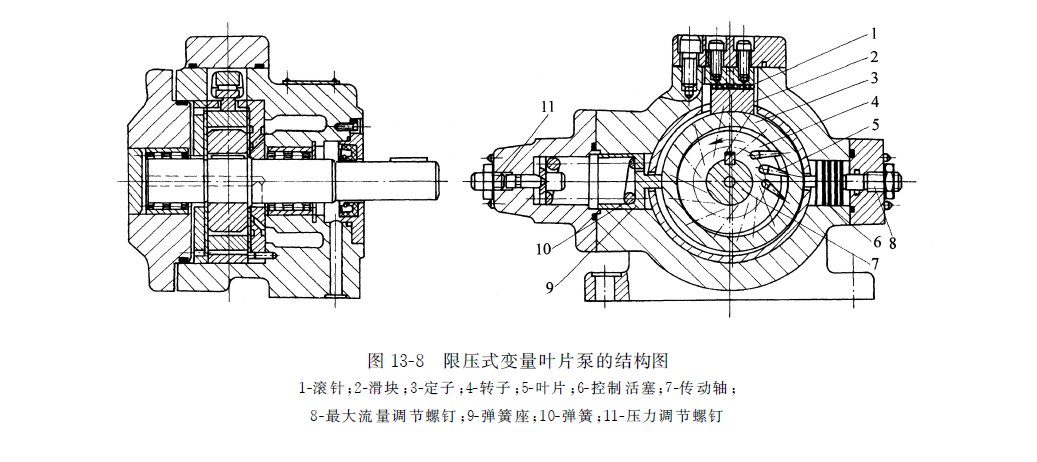

（3）结构特点。
单作用叶片泵可以通过改变定子和转子之间的偏心距e来调节泵流量。偏心反向，油，油压在相反方向。
②单作用叶片泵叶片槽油。叶片通过特殊油箱和油室侧底部的液压室连接到油室。
③转子承受径向不平衡的作用。
